Các Phụ Kiện Lắp Kèm Đồng Hồ Áp Suất Wika: Syphon, Snubber, Van
Một chiếc Đồng hồ đo áp suất Wika dù được chế tạo bằng vật liệu Inox 316L cao cấp đến đâu cũng sẽ nhanh chóng "đầu hàng" nếu bị lắp đặt trực tiếp vào đường ống hơi nóng 250°C hoặc trạm bơm thủy lực giật liên hồi. Để bảo vệ thiết bị đo lường và hệ thống của bạn, hãng Wika luôn khuyến cáo sử dụng kèm theo các Phụ kiện (Accessories) chuyên dụng.
Việc đầu tư thêm một khoản nhỏ cho phụ kiện sẽ giúp kéo dài tuổi thọ đồng hồ lên gấp nhiều lần. Trong bài viết này, các chuyên gia từ Gia Khuê sẽ tổng hợp 3 nhóm phụ kiện quan trọng nhất: Syphon, Snubber và Manifold Valve.
1. Ống Tản Nhiệt Syphon (Syphon Tube) - Giải Pháp Bắt Buộc Cho Lò Hơi
Ống Bourdon bên trong đồng hồ cơ học thường chỉ chịu được nhiệt độ tối đa khoảng +200°C. Trong các hệ thống lò hơi (Boiler) hoặc đường ống hơi bão hòa (Steam), nhiệt độ có thể lên tới 250°C - 300°C. Lúc này, bạn bắt buộc phải lắp một Ống Syphon ở giữa đường ống và đồng hồ.
- Nguyên lý hoạt động: Ống Syphon được uốn cong để tạo ra một "bẫy nước". Khi hơi nước (steam) đi vào ống, nó sẽ ngưng tụ thành nước lỏng ở đoạn cong. Phần nước ngưng tụ này đóng vai trò như một lớp cách nhiệt, ngăn không cho hơi nóng đi trực tiếp vào đồng hồ, giúp giảm nhiệt độ môi chất xuống mức an toàn.
- Phân loại:

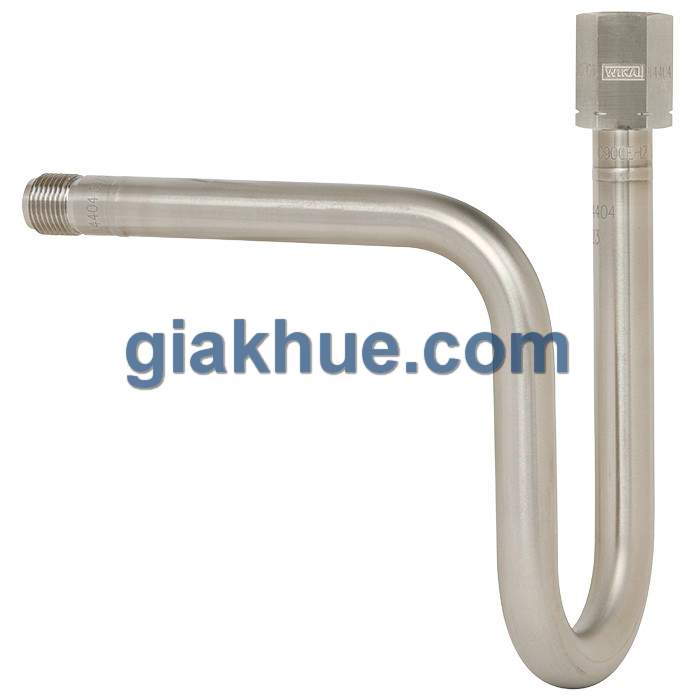

- Syphon chữ U (U-form): Thường dùng cho các đường ống lắp đặt theo phương ngang.
- Syphon đuôi heo (Pigtail / Trumpet-form): Dạng xoắn vòng, thường dùng cho các đường ống lắp đặt theo phương thẳng đứng.
- Vật liệu: Thép mạ kẽm, Inox 304, Inox 316L (Tùy thuộc vào áp suất và môi trường).
2. Ống Giảm Chấn (Snubber / Dampener) - "Áo Giáp" Chống Sốc Áp Lực
Nếu đồng hồ có dầu (Glycerin) giúp chống rung động cơ học từ bên ngoài, thì Ống giảm chấn (Snubber) lại giúp bảo vệ ống Bourdon khỏi hiện tượng tăng áp đột ngột (Pressure spikes) và xung áp (Pulsation) từ bên trong dòng lưu chất (thường gặp ở máy bơm màng, máy nén khí).
- Nguyên lý hoạt động: Snubber được lắp ngay dưới chân đồng hồ. Bên trong Snubber có một màng lọc xốp kim loại (Porous disc) hoặc một van kim tiết lưu siêu nhỏ. Nó sẽ thu hẹp đường kính ống dẫn, làm chậm tốc độ tăng áp, "gọt phẳng" các đỉnh sóng áp lực trước khi chúng đánh vào ống Bourdon.
- Lợi ích kép: Ngăn chặn tình trạng rách/tòe ống Bourdon do sốc áp, đồng thời kết hợp với dầu Glycerin giúp kim đồng hồ đứng yên tuyệt đối, dễ dàng đọc thông số.
3. Cụm Van Đa Ngã (Manifold Valve / Gauge Valve) - An Toàn Khi Bảo Trì
Thử tưởng tượng: Đồng hồ áp suất của bạn bị hỏng và cần tháo ra thay mới. Nếu không có van cách ly, bạn sẽ phải dừng toàn bộ hệ thống (Shut down), xả hết áp suất trong đường ống mới dám tháo đồng hồ. Điều này gây thiệt hại hàng ngàn đô la do dừng sản xuất.
Để giải quyết bài toán này, người ta lắp thêm Van cách ly (Gauge Valve) hoặc Cụm van đa ngã (Manifold Valve).
| Loại Van (Valve Type) | Chức Năng Chính | Ứng Dụng |
|---|---|---|

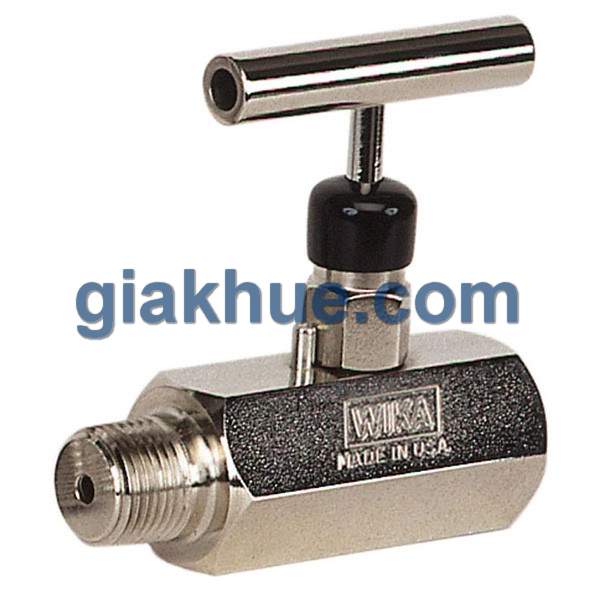

| Van kim 1 chiều (Needle Valve) | Đóng/Mở dòng lưu chất đi vào đồng hồ. Cho phép điều tiết lưu lượng. | Hệ thống cơ bản, tiết kiệm chi phí. Dễ dàng khóa lại để tháo đồng hồ. |
| Block & Bleed Valve (Van 2 ngã) | Có 1 van khóa (Block) và 1 lỗ xả áp (Bleed). Khi khóa van chính, lượng áp suất còn dư trong đồng hồ sẽ được xả ra ngoài qua lỗ Bleed. | Bắt buộc dùng cho môi chất nguy hiểm (Hóa chất, khí nén cao áp) để đảm bảo an toàn tuyệt đối cho kỹ thuật viên khi tháo thiết bị. |
| Manifold Valve (2-way, 3-way, 5-way) | Hệ van phức hợp, thường dùng cho đồng hồ đo chênh áp (Differential pressure gauge) hoặc cảm biến (Transmitter). | Nhà máy lọc hóa dầu, hệ thống đo lưu lượng (Flow measurement) chuyên dụng. |
4. Thiết Bị Bảo Vệ Quá Áp (Overpressure Protector)
Đây là phụ kiện "cứu mạng" cho đồng hồ khi áp suất hệ thống vượt quá dải đo cho phép. Cấu tạo của nó giống như một van an toàn thu nhỏ. Bạn có thể cài đặt trước một ngưỡng áp suất (Ví dụ: 10 bar). Khi áp suất hệ thống tăng vọt lên 15 bar, van này sẽ tự động đóng sập lại, không cho áp suất đi lên đồng hồ. Khi áp suất tụt xuống dưới 10 bar, van tự động mở ra để đồng hồ hoạt động bình thường.
5. Câu Hỏi Thường Gặp (FAQ) Về Phụ Kiện Wika
Tôi có thể dùng chung cả Ống Syphon, Snubber và Van kim cho cùng một cụm đo không?
Hoàn toàn được và rất được khuyến khích trong các hệ thống hơi nóng lò hơi. Thứ tự lắp đặt chuẩn từ dưới đường ống lên trên đồng hồ là: Đường ống -> Van kim (hoặc Block & Bleed) -> Ống Syphon -> Snubber -> Đồng hồ đo áp suất.
Ren đồng hồ của tôi là G 1/4 nhưng đường ống chờ lại là 1/2 NPT, tôi phải làm sao?
Rất đơn giản, bạn chỉ cần mua thêm phụ kiện Đầu chuyển đổi ren (Thread Adaptor) bằng Inox. Gia Khuê cung cấp đầy đủ các loại Adaptor chuyển đổi từ ren thẳng (G, BSP) sang ren côn (NPT) và ngược lại với mọi kích cỡ.
6. Mua Trọn Bộ Đồng Hồ Và Phụ Kiện Wika Tại Đại Lý Gia Khuê
Việc mua đồng hồ ở một nơi và mua van, ống Syphon ở một nơi khác dễ dẫn đến tình trạng lắp ráp không khớp ren, vật liệu không đồng nhất gây rò rỉ.
Tại CÔNG TY TNHH THƯƠNG MẠI GIA KHUÊ (giakhue.com), chúng tôi không chỉ bán đồng hồ mà cung cấp giải pháp đo lường trọn gói. Khi mua Đồng Hồ Đo Áp Suất Wika tại Gia Khuê, Quý khách sẽ được:
- Tư vấn chi tiết các phụ kiện bắt buộc đi kèm dựa trên P&ID và môi chất thực tế của nhà máy.
- Cung cấp đồng bộ ống Syphon, Van kim, Snubber chính hãng bằng vật liệu SS316L, đảm bảo chuẩn ren 100%.
- Hỗ trợ gia công lắp ráp thành một cụm hoàn chỉnh, kiểm tra rò rỉ (Leak test) trước khi giao hàng đến công trình.
Hệ thống hơi nóng hay trạm thủy lực của bạn đang cần lắp đặt thiết bị đo áp suất an toàn? Đừng ngần ngại gọi ngay cho Hotline/Zalo của Gia Khuê để được các kỹ sư lên cấu hình và báo giá trọn cụm vật tư!
