Đồng Hồ Đo Áp Suất Wika Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Của Ống Bourdon

Trong các hệ thống đường ống công nghiệp, việc giám sát áp suất là yếu tố sống còn để đảm bảo an toàn và hiệu suất vận hành. Nhắc đến thiết bị đo lường áp suất cơ học, Đồng Hồ Đo Áp Suất Wika (Đức) luôn là tiêu chuẩn vàng được các kỹ sư tin dùng. Tuy nhiên, không phải ai cũng nắm rõ cấu tạo bên trong và cách thức thiết bị này hoạt động.

Trong bài viết này, Gia Khuê sẽ giúp bạn giải mã chi tiết đồng hồ đo áp suất Wika là gì, đi sâu vào phân tích cấu tạo và nguyên lý hoạt động của cơ cấu phổ biến nhất: Ống Bourdon (Bourdon tube).

1. Đồng Hồ Đo Áp Suất Wika Là Gì?

Đồng Hồ Đo Áp Suất Wika là thiết bị cơ học chuyên dụng dùng để đo lường và hiển thị áp suất của chất lỏng, khí hoặc hơi trong một hệ thống kín. Sản phẩm được sản xuất bởi WIKA Alexander Wiegand SE & Co. KG – tập đoàn hàng đầu thế giới về công nghệ đo lường áp suất và nhiệt độ đến từ Đức.

Đồng hồ Wika nổi tiếng với độ bền bỉ, độ chính xác cao (Accuracy Class) và đáp ứng các tiêu chuẩn công nghiệp khắt khe nhất như EN 837-1, ASME B40.100. Các dòng đồng hồ này được ứng dụng rộng rãi trong mọi ngành công nghiệp: từ Dầu khí (Oil & Gas), Hóa chất, Xử lý nước cho đến Thực phẩm và Dược phẩm.

Tìm kiểu thêm thông tin về thương hiệu WIKA tại: https://giakhue.com/thuong-hieu-dong-ho-wika

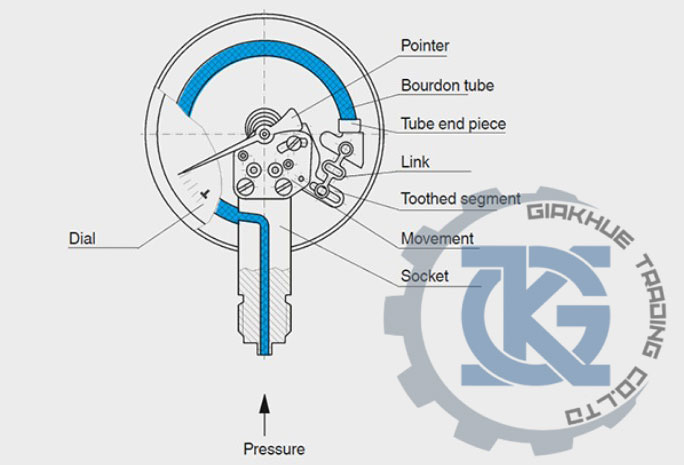

2. Cấu Tạo Chi Tiết Của Đồng Hồ Áp Suất Wika Ống Bourdon

Hầu hết các đồng hồ đo áp suất cơ học của Wika (như các model Wika 213.53, Wika 232.50) đều sử dụng phần tử nhạy cảm với áp suất là ống Bourdon. Một thiết bị hoàn chỉnh bao gồm các bộ phận chính sau:

• Ống Bourdon (Bourdon tube): Là bộ phận cốt lõi, thường có hình dạng chữ C, dạng xoắn ốc (Spiral) hoặc dạng lò xo (Helical). Vật liệu chế tạo thường là Hợp kim đồng (Cu-alloy) hoặc Thép không gỉ (Inox 316L) để chống ăn mòn.
• Chân kết nối (Process Connection / Socket): Phần kết nối trực tiếp với đường ống, có các chuẩn ren phổ biến như G 1/2, NPT 1/2, G 1/4... được thiết kế dạng chân đứng (Bottom connection) hoặc chân sau (Back connection).
• Bộ truyền động (Movement): Hệ thống bánh răng cơ học tinh xảo làm từ thép không gỉ hoặc đồng, giúp khuếch đại chuyển động của ống Bourdon.
• Mặt hiển thị (Dial) & Kim chỉ thị (Pointer): Mặt số nhôm sơn trắng với vạch chia màu đen sắc nét. Kim đồng hồ thường làm bằng nhôm, giúp hiển thị giá trị áp suất thực tế trực quan.
• Vỏ bảo vệ (Case) & Mặt kính (Window): Vỏ thường làm bằng Inox 304 giúp bảo vệ các chi tiết bên trong. Mặt kính có thể là kính an toàn (Safety glass) hoặc Polycarbonate. Đối với môi trường rung động, vỏ sẽ được đổ đầy dầu (Glycerin hoặc Silicone).

3. Nguyên Lý Hoạt Động Của Ống Bourdon

Nguyên lý hoạt động của ống Bourdon trong đồng hồ WIKA dựa trên một định luật vật lý cơ bản: Một ống có tiết diện không tròn (thường là hình dẹt hoặc hình oval) khi chịu áp suất từ bên trong sẽ có xu hướng biến dạng để trở thành hình tròn.

• Tiếp nhận áp suất: Lưu chất (khí hoặc lỏng) đi qua chân kết nối và tiến vào bên trong ống Bourdon.
• Biến dạng cơ học: Khi áp suất tăng lên, tiết diện dẹt của ống Bourdon có xu hướng phình ra thành hình tròn. Do cấu trúc bị uốn cong (chữ C hoặc xoắn), sự phình ra này làm cho đầu tự do (chưa cố định) của ống bị kéo giãn và chuyển động duỗi thẳng ra.
• Truyền động: Chuyển động cơ học ở đầu tự do của ống được truyền tới hệ thống bánh răng (Movement) thông qua một thanh liên kết (Link).
• Hiển thị kết quả: Hệ thống bánh răng chuyển đổi chuyển động tịnh tiến nhỏ này thành chuyển động quay của kim đồng hồ trên mặt số, hiển thị chính xác mức áp suất tương ứng với vạch chia (Scale range).

4. Thông Số Kỹ Thuật Tiêu Biểu Của Đồng Hồ Wika Ống Bourdon

Để dễ hình dung về độ chuẩn xác của thiết bị, dưới đây là bảng tham khảo thông số kỹ thuật của 2 dòng đồng hồ áp suất Wika dạng ống Bourdon bán chạy nhất tại Gia Khuê:

5. Câu Hỏi Thường Gặp (FAQ) Về Đồng Hồ Áp Suất Ống Bourdon

5.1 Ống Bourdon có đo được áp suất âm (áp suất chân không) không?

Hoàn toàn được. Wika sản xuất các dòng đồng hồ đo áp suất chân không (Vacuum gauge) hoặc đồng hồ đo áp suất hỗn hợp (Compound gauge). Khi áp suất trong ống thấp hơn áp suất khí quyển, ống Bourdon sẽ có xu hướng co lại thay vì duỗi ra, kim đồng hồ sẽ quay ngược chiều kim đồng hồ về phía vạch âm (ví dụ: -1...0 bar).

5.2 Khi nào dùng ống Bourdon chữ C, khi nào dùng dạng xoắn ốc (Helical)?

Theo tiêu chuẩn Wika, ống Bourdon chữ C (C-type) được sử dụng cho các dải đo áp suất lên đến 60 bar. Đối với các dải đo áp suất cao hơn (từ 100 bar lên đến 1600 bar hoặc cao hơn), ống Bourdon sẽ được thiết kế dưới dạng xoắn ốc (Helical) hoặc lò xo để chịu lực tốt hơn và tăng độ an toàn.
